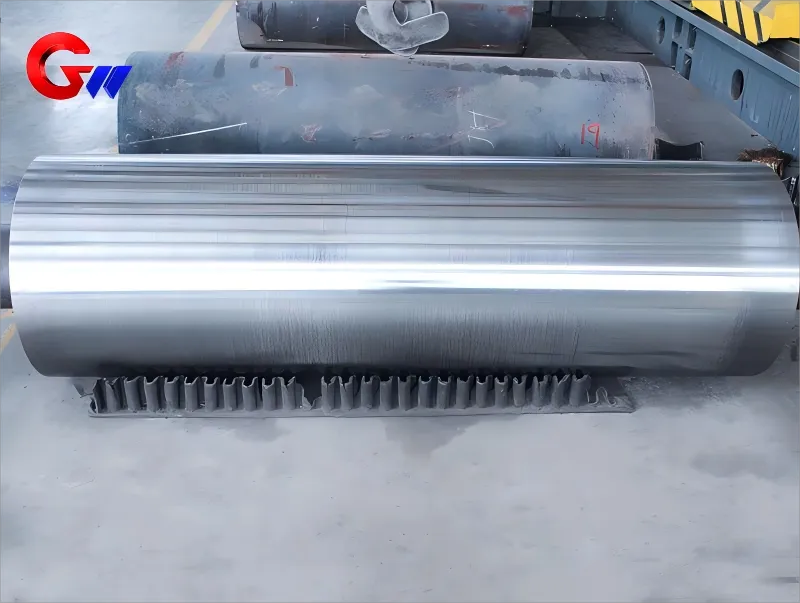

Manchon en acier 35CrNiMo pour laminoir à bandes d'aluminium
Avantages du manchon en acier de précision GW :
1. La société dispose de son propre traitement professionnel de conception, de développement et de fabrication, et dispose également d'une technique d'usinage éprouvée.
2. Notre entreprise dispose d'un système de gestion performant et nos employés sont hautement qualifiés et compétents.
3. L'entreprise dispose d'un système de gestion parfait de la garantie du service après-vente.
4. Nos clients sont déjà répartis dans toute la Chine et notre capacité de production annuelle de manchons en acier est de 4 000 ensembles par an.
- GW Precision
- Luoyang, Chine
- Stipulation contractuelle
- La capacité annuelle de la bobine d'acier est de 4000 pièces
- information
Bobine d'acier 35CrNiMo personnalisée pour tôles et bandes d'aluminiumMachine
Application du produit
Le manchon en acier 35CrNiMo pour laminoir à bandes d'aluminium est largement utilisé dans les laminoirs à feuilles d'aluminium, à plaques, à bandes en acier inoxydable et autres industries du laminage de feuilles, de plaques et de bandes. Par conséquent, GW Precision impose des exigences strictes en matière de concentricité du manchon en acier.

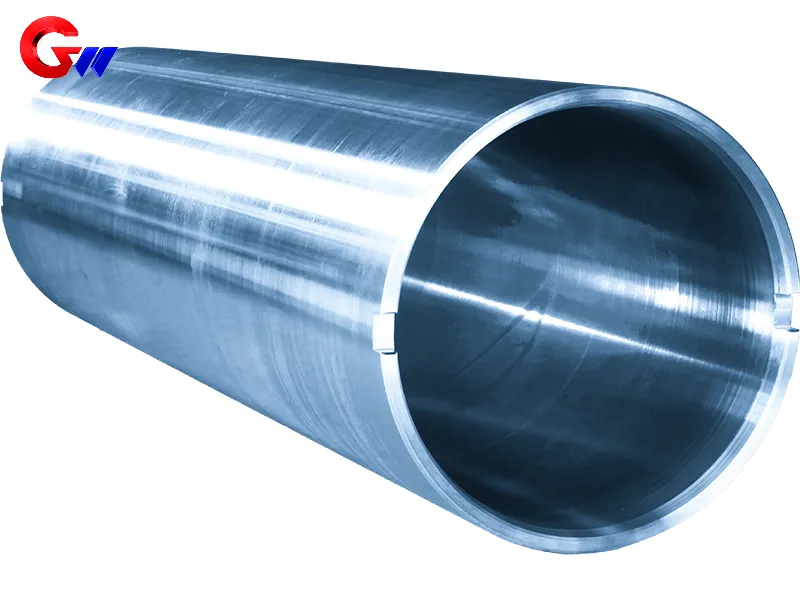

Informations sur le produit
| matériau de la manche | spécification |
| 35CrNiMo | φ565*φ505*1600 |
Le 35CrNiMo est un acier de construction allié à haute résistance doté d'une excellente résistance, ténacité, résistance à la fatigue et trempabilité, particulièrement adapté aux conditions de laminage de haute précision et à grande vitesse des laminoirs à feuilles d'aluminium.Caractéristiques matérielles du manchon en acier 35CrNiMo personnalisé pour laminoir à feuilles d'aluminium (35CrNiMo)
Avantages de la plage de paramètres de l'indice de performance
Résistance à la traction (Rm) ≥ 980 MPa, capacité portante élevée, résistance à la déformation
Limite d'élasticité (Rp0,2) ≥ 835 MPa, résistance aux chocs, résistance à la fatigue
Bonne plasticité avec allongement (A5) ≥ 12% pour éviter les fissures fragiles
Résistance aux chocs (AKV) ≥ 63 J (température ambiante), résistant aux charges alternées, adapté aux démarrages et arrêts fréquents
Dureté (après trempe et revenu) HRC 32-38 (peut être trempé en surface jusqu'à HRC 45+), haute résistance à l'usure et durée de vie prolongée
Composition chimique (valeur typique, % en poids) :
C : 0,32~0,40 | Oui : 0,17~0,37 | Mn : 0,50~0,80
Cr : 0,80~1,10 | À : 13h30~13h70 | I : 0,15~0,25
Processus de production et de fabrication de manchons en acier 35CrNiMo personnalisés pour laminoir à feuilles d'aluminium
1. Préparation des ébauches forgées (supérieure à la coulée)
Chauffage des lingots d'acier : traitement d'homogénéisation à 1200-1250 ℃.
Forgeage/Forgeage libre : Refroidissement lent après formage pour éviter les défauts de points blancs.
2. Traitement thermique (processus de base)
Normalisation (880 ℃ × 2h, refroidissement par air) : Affiner la taille des grains et éliminer les contraintes de forgeage.
Traitement de trempe et de revenu :
Trempe : 850 ℃ × 2h de trempe à l'huile pour obtenir une structure martensitique.
Trempe : 550~600 ℃ pendant 4 heures, trempe avec de la martensite pour équilibrer la résistance et la ténacité.
Renforcement de surface (facultatif) :
Trempe haute fréquence : dureté de surface HRC 45~50, profondeur 2-3 mm.
Notre société adopte une technologie de fusion et de moulage avancée, le matériau en acier coulé par centrifugation garantira
la composition chimique doit être fiable et précise.
Description du traitement thermique du manchon en acier
GW Precision effectuera un traitement thermique strictement pour le manchon en acier 35CrNiMo qui a une exigence spécifique en matière de propriétés mécaniques.
Pour assurer une meilleure qualité des produits de manchons en acier 35CrNiMo, GW Precision a effectué divers tests sur les propriétés mécaniques après traitement thermique en plus de l'inspection dimensionnelle conventionnelle.
